耐火砖异形都有哪些特点
文章出处：正耐实业耐火砖厂家 / 发表时间：2019-06-19

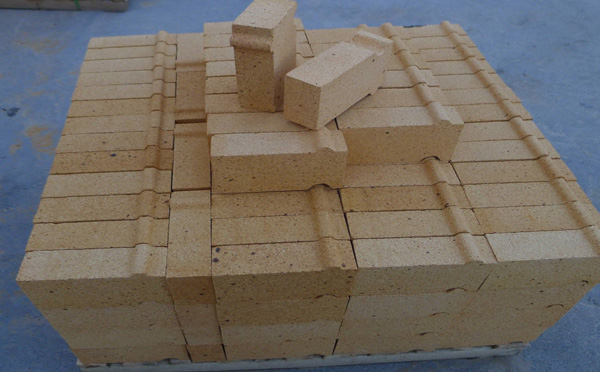

异型（耐火）砖是一类外形复杂的耐火砖，对于粘上质、高铝贡的异型耐火砖，其外形尺寸的比例〔最小尺寸与最大尺寸之比)在1:5范围以内;厚度尺寸为4}一95mm;井具有不多丁2个凹角(包括圆弧状凹角在内)，或具有一个5。，一75‘的锐角，或带有不多于4个沟槽;其质量为2一15kg的影上砖和2一18kg的高铝质耐火砖。对于硅质异型耐火砖，其外形尺寸的比例(最小与最大尺寸之比)在】:5范围之内;厚度尺寸为45 -- 95mm;具有不多}= 1个四角，或具有一个5D“一750的锐角，或带有不多于2个沟槽;其质量为2一I?kg。对于镁质或镁铝质异型耐火砖来说，凡是没有被列人普通型镁质或镁铝质耐火砖的均被列为异型耐火砖。
斧型耐火砖 分为 大斧头和小斧头 是属于竖楔形耐火砖 。 大斧头尺寸： 230*114*65*55（mm） 小斧头尺寸是：230*114*65*45（mm） 是斧型砖，刀口耐火砖的也是同样的分为 大刀口和小刀口 。属于是侧楔形砖 大刀口尺寸是：230*114*65*55（mm） 小刀口尺寸是：230*114*65*45(mm)
1、耐火度。高铝砖制品是硅酸铝质耐火材料制品中的高级品种，它的耐火度随Al2O3，含量的增加而提高，一般不低于1750—1790℃。如Al2O3含量大于95％的刚玉砖，耐火度可高达1900-2000℃。
2、荷重软化温度。高铝砖制品的荷重软化温度随二氧化硅和碱金属氧化物含量的增加而降低，但比粘土砖制品高，约为1420—1530℃。Al2O3。含量大于95％的刚玉砖，其荷重软化温度可达1600℃以上。
3、抗渣性。由于高铝砖制品中三氧化二铝呈中性而且含量高，所以此类材料制品对于酸碱性炉渣的侵蚀均有抵抗能力。
4、热震稳定性。高铝砖制品中，在耐火砖温度变化时，由于膨胀差异导致应力集中。所以，高铝砖制品比粘土砖制品的热震稳定性差，一般水冷次数只有3—5次。
5、重烧线变化。如果高铝砖制品的烧成温度足够，烧成时间充足，则体积稳定，重烧线变化小；反之，则产生如粘土砖制品的残余收缩，原因也是发生再结晶所致。
*本文出自：http://upstreamedia.com/jishu/213.html 转载请注明出处。
